关于LED路灯驱动设计相关的9点技术知识。
27
来源:功芯技网址:http://www.itopway.cn

写在前面:LED照明行业照明工程,受环境的影响,有其行业的特殊性。LED防水路灯恰恰是当前优先发展的重点。在相关的LED技术设计上,有各种各样的程序和独特的设计实践,在这里我们分为9点,一个一个的解析。--功芯技电源

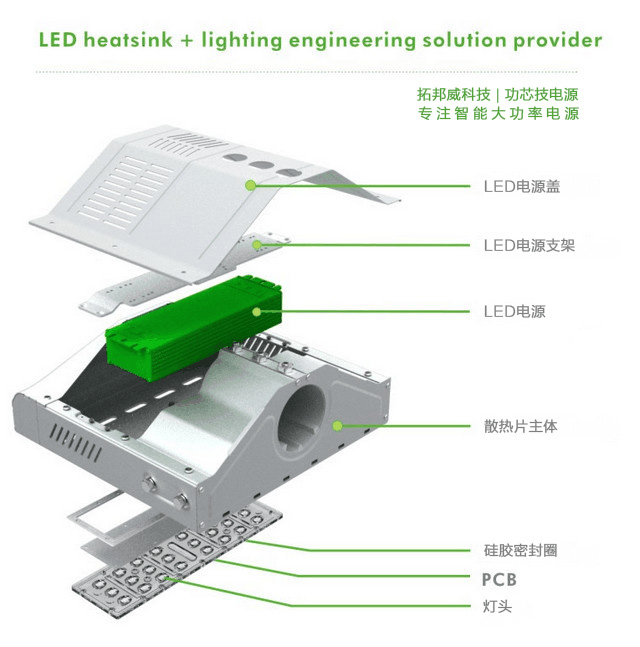

LED路灯电源


1、关于LED路灯驱动,为什么一定要恒流?
LED照明材料的特点决定了其对环境的重要影响。例如,当温度升高时,LED电流会增加,当电压升高时,LED电流也会发生变化。长期工作高于额定电流,将大大缩短LED灯珠寿命。在恒流模式下设置LED灯是为了保证光在稳定的恒流状态下工作,当温度、电压等环境因素发生变化时。

2、LED路灯的恒流精度。
在市场上,一些司机的恒流精度差,作为在市场上受欢迎的建议解决方案的恒流,±8%的误差,这是太大。一般要求为±3%。根据设计的3%。潜水员在生产应调整达到±3%错误。

3、LED路灯电源电压。
一般来说,LED芯片的推荐工作电压为3.0-3.5V。测试批准大多数芯片在3.2V中工作。用3.2V计算公式是合理的。N灯珠在串联= 3.2 * N时的总电压。

4、LED路灯驱动最合适的工作电流是多少?
例如,LED的额定工作电流为350 ma。一些照明设计工厂开始使用所有的电流,设计350 mA。事实上,在这种情况下工作的灯光会引起非常严重的发烧。经过比较测试,目标为320 mA是比较理想的。为了减少热量,将更多的电能转化为可见光能。

5、电压的范围有多宽?电压范围与LED路灯串并联的关系。
为了使LED路灯驱动工作在宽输入电压范围AC85-265V中,LED串并联模式是非常重要的。尽量不使用宽电压,尽量划分AC220V, AC110V等,以确保驾驶员的可靠性。由于目前的驱动通常是非隔离的降压恒流驱动,当所需电压为AC110V时,输出电压不应超过70V,因此该系列数字不应超过23串。当输入电压为220V时,输出电压可以达到156V。也就是说,连接数不大于45个字符串。并联数不应太多,否则工作电流过大,则司机发热严重。有一个宽电压范围的解决方案,即APFC有功补偿。利用L6561 / 7527将电压提高到400V,然后降压,相当于两个开关电源。此解决方案只在一定条件下使用。

6、隔离/非隔离LED路灯驱动。
单独驱动,一般为15W。在LED灯驱动管中,变压器体积太大,不能放入。主要取决于具体的空间结构,单独的驱动一般可以执行15W。高于15W的非常罕见,而且价格预计会非常昂贵。因此,孤立的成本绩效较低。通常非孤立的潜水器是主流,而非隔离潜水员的体积可以做得更小。最小高度可达8mm。事实上,只要非隔离的安全措施得当,就不会有任何问题。空间允许,隔离驱动运行良好。

7、LED路灯驱动与LED串珠板搭配如何?
一些客户在完成设计后,设计了一个好的灯板,然后找到了司机。但是他们很难找到合适的司机。电流过大,电压过小(如7X1WI> 350mA,或V <20V);或电流过小,电压过大<200mA或V> 25V),导致严重发热,效率低下,或输入电压范围不够。实际上,选择一种最好的串和并联方式,其中每个LED珠子上的电压和电流都是一样的。此外,车手可以发挥最好的性能。最好的办法是与司机进行沟通,为他们量身定做,或自行生产司机。

8、LED路灯驱动效率。
输入功率减去输出功率值。这个参数特别重要,值越高,效率越低。这意味着输入功率的很大一部分转化为热量;如果安装在灯内,就会产生很高的温度。随着LED光效率的散热,热量将被叠加以产生更高的温度,而驾驶员的所有电子部件的寿命将随着温度的升高而缩短。
因此,效率是决定驾驶员寿命的最基本因素。效率不能太低。否则司机所消耗的热量太大。非孤立的效率高于单独的驱动。一般来说超过80%是可以的,但是效率与轻板匹配连接有关。

9、LED路灯驱动冷却。
在低热工条件下LED路灯驱动珠中存在着冷却液的主要因素,极大地延长了寿命。一般采用铝合金,更容易散热。也就是说,LED灯的驱动珠附着在铝板上,尽量扩大外部冷却面积。面对如此巨大的LED市场充满活力,随着科技领域的发展,一些技术领域的领先地位,我相信中国LED行业将会变得更加强大。
