从需要到规范,驱动电源测试方法
7
来源:功芯技网址:http://www.itopway.cn
不久前,在推特上的一位美国网友给我发送了我一直想要他做的一份LED电源测试报告,相比于笔者,这位网友的条件更加丰厚。据了解,他本身作为一名LED工程师,这些事情也是他自己一直想做的。

为了测试一个led驱动,我在驱动led的同时,在指定的范围内改变输入电压。我测量电流和电压进入驱动程序,并从驱动程序中进行计算,并制作图表。



设备

为了测试,我使用了很多设备,有些是自制的。

与电池不同,我使用的是一个可变LED防水电源,这使得在任何电压下测试都很容易,而且因为它有电脑控制,我可以自动地将电压扫过范围。

有了四个值来测量,我确实需要一些DMM,再一次用计算机连接。

为了检查pwm,我使用了一个基于计算机的显示器。

上面的钻机包含了xp-g2 led和电流感应电阻。电阻器和电线增加了15mOhm电阻。

这个钻机包含3个xm-l2发光二极管,可以在串联中使用1、2或3个led灯。电阻器和电线增加了11mOhm电阻。


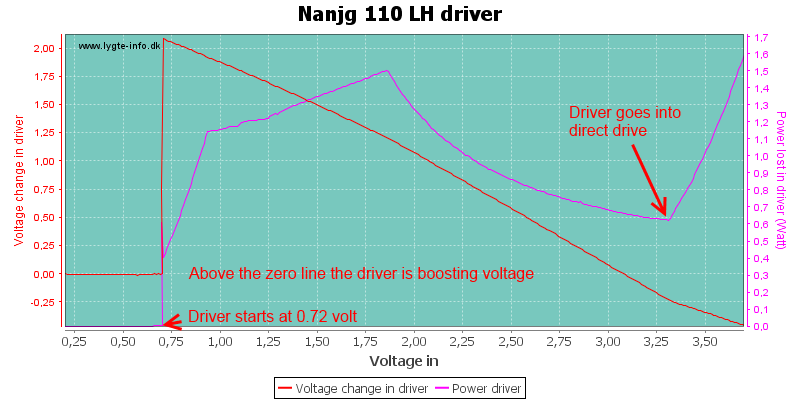

Nanjg 110 LHDriver.png


这是一个sst-90钻机。电阻器和电线增加了7mOhm电阻。

对于实际的测试,我用这种方式连接电路。
这意味着驱动电源没有从手电筒的身体里冷却下来。
led的电压是在电阻器和电线之前测量的,这意味着它会稍微高一些,这取决于电流。
在1.5 A的xp-g2中,电压为0。023伏特。
以xm-l2为3A,电压将为0。033伏特。
在9A的sst-90的情况下,电压为0.063伏。


Nanjg 110 LHLed.png

曲线

在制作图表时,通常会有一个HL或LH的名字:
HL高到低,也就是说,我从高电压开始,降低它。
而LH则是相反的,也就是说,从低电压开始,然后增加。
这个测试是为了找出驱动电源的最大电压所需要的时间。
HL和LH之间的区别只有在低和高的电压下,中间的距离是相同的。

在进行这些电压扫描时,我通常会在每次测量时使用0.01伏特,但在必要时我可以使用更小或更大的步骤。
我通常每一秒都做一步

对于每一项测量,我产生3条曲线:
电流进入驱动,即电流从电池中提取。
当前的led灯和充电驱动的驱动将不同于电池电流。
效率,有多少电池能给led充电。
驱动电源:驱动电源改变了多少电压,多少瓦在驱动电源中丢失了。
Led:电压、电流和电源。

因为所有的图表都是基于相同的四个度量,所以图表中的信息基本上是相同的,但是来自不同的观点。

对于PWM驱动程序来说,计算能力和效率是一个问题,它将是错误的。
问题是电压表显示的是平均的led电压,但电流只在电压高于led的前电压时才会运行。
为了部分解决这个问题,我可以将led电压定义为一个值(从全功率led电压中提取)。


根据实际的驱动,我可能还会添加一些范围的痕迹,这些可以通过电压进入led或者从led灯的光来测量。

这是一个例子,从低电压开始,增加电压。
当电流发生变化时,曲线会向后移动,这是由于电源和电线的电阻。
一个步骤改变的常见原因是,驱动程序改变模式或像这里一样,驱动程序锁定(led电流下降为零,但输入电流增加)。

从高电压和低电压开始,可以看到驱动电源的工作电压有多低。
对于这个驱动来说,任何超过0.9伏特和3伏的东西都和LH扫描是一样的。


13mm AA 5-Mode HL low scope.png

驱动电源图表显示了驱动电源的情况:驱动电源失去了多少动力,驱动电源是否在增加(增加)或减少(巴克)电压。

Strobe和SOS通常会显示出一个范围的痕迹,在那里,人们可以了解到时间的问题。
在这里,我记录了led的电压,并应用了一个滤波器来消除高频噪声。
